적외선 빔 기술 및 빔 차단 감지
이중 포토셀 센서가 장착된 차고 문은 적외선 빔 기술을 사용하여 개구부 영역을 가로지르는 보이지 않는 안전망을 형성합니다. 하나의 장치는 지속적인 적외선 신호를 보내고 다른 장치는 이를 수신하여 바닥면에서 약 10~15cm 높이의 탐지 영역을 생성합니다. 문이 닫히면서 아래로 내려올 때 이러한 센서는 시야를 방해하는 물체를 면밀히 감지합니다. 예를 들어 너무 가까이 주차된 차량, 방치된 도구, 또는 탐험을 시도하는 호기심 많은 고양이 등이 있을 수 있습니다. 두 개의 빔 중 하나라도 차단되는 경우 문은 즉시 멈추고 방향을 반대로 전환합니다. 이는 단일 센서만 사용하는 구형 모델과 달리 이중으로 확인하는 구조이기 때문에 소유자에게 추가적인 안심을 제공합니다. 실제로 미국국가안전협회(National Safety Council)는 안전이 특히 중요한 자동 장비의 경우 이러한 백업 시스템을 권장하고 있습니다.
거짓 신호 방지에 있어 이중 센서의 역할
듀얼 동기화 센서를 사용할 때, 2023년 재료 내구성 보고서에 따르면 최신 시스템은 이러한 성가신 오경보를 약 92%까지 줄입니다. 보조 빔은 기본 센서가 감지한 내용을 확인하는 백업 역할을 하며, 안전 조치가 실행되기 전에 모든 것이 정상인지 확인합니다. 이러한 추가 보호 기능은 문이 원치 않게 다시 열리는 것을 방지하며, 속도를 크게 저하시키지 않습니다. 응답 시간은 200밀리초 이하로 유지되는데, UL 325 규정에서는 300밀리초만을 요구하므로 이는 실제로 매우 인상적인 수준입니다. 즉, 최소 요구사항보다 약 3분의 1 더 빠른 수준입니다.
UL 325 안전 표준 준수
2023년에 업데이트된 UL 325 안전 규정을 초과하는 최신 듀얼 포토셀 시스템은 주거용 차고 문에 대해 이중 장애물 감지 기능을 의무화하고 있습니다. 해당 규정은 다음과 같이 명시하고 있습니다.
| UL 325 요구사항 | 듀얼 포토셀 성능 |
|---|---|
| 검출 정확도 | 1/8" 정렬 허용오차 |
| 응답 시간 | 250ms 역전 활성화 |
| 장애 이중화 | 독립 회로 설계 |
설치자는 센서를 1/8인치 이내의 수직 정렬로 위치시켜야 하며, 제조사별 LED 표시등을 사용하여 동기화를 테스트해야 합니다. 계절적 온도 변화는 정렬 편차의 68%를 차지하므로, 이중 광전지 시스템의 자동 보상 기능은 연중 규정 준수를 위해 필수적입니다.

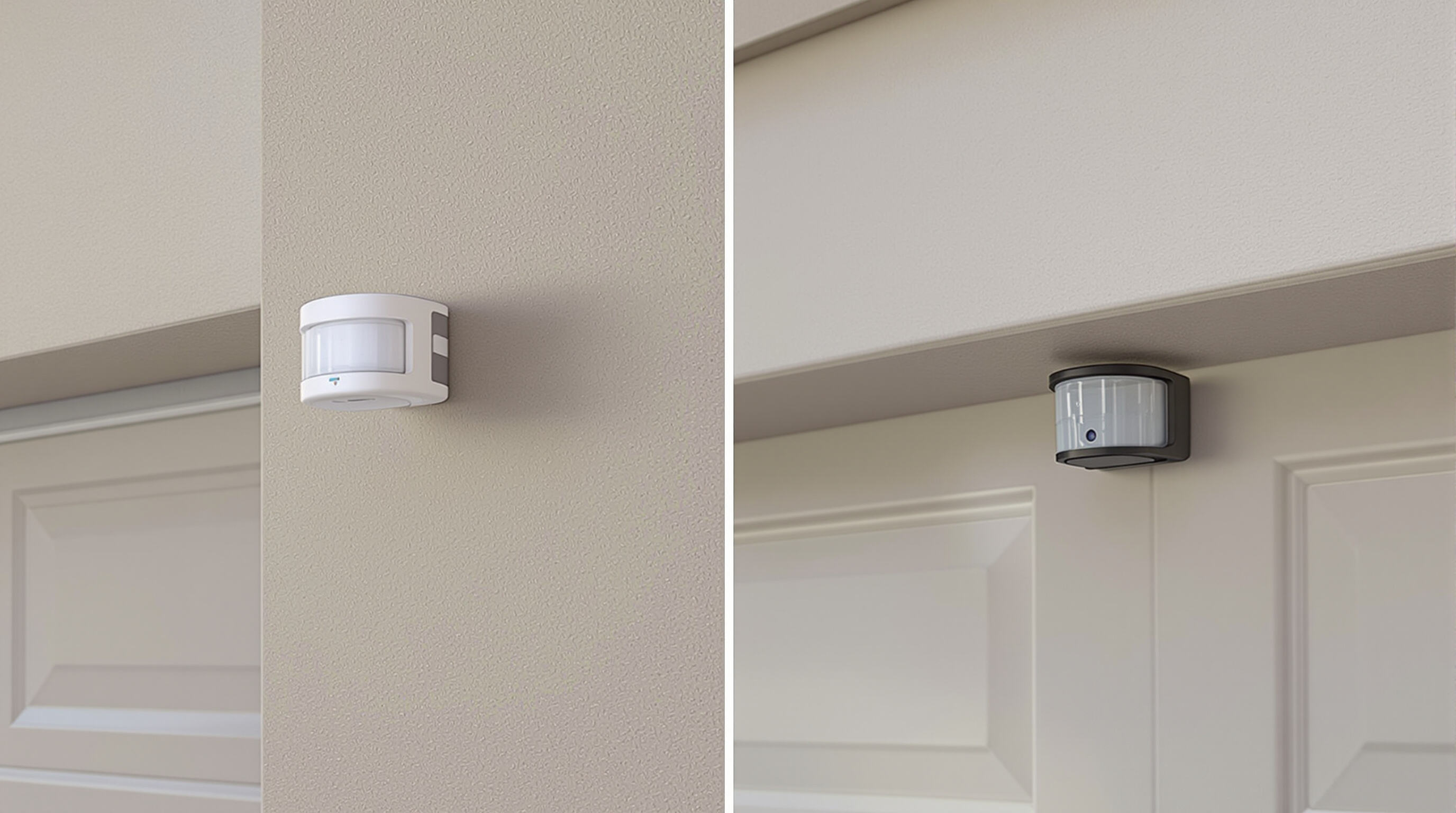

이중 vs. 단일 광전지 시스템: 정확도 및 성능 비교
신호 이중화 및 향상된 탐지 신뢰성
이중 포토셀 구조는 기존의 단일 빔 시스템이 갖지 못한 내장 백업 기능을 제공합니다. 이중 시스템에서 하나의 센서가 차단되거나 고장이 나더라도 여전히 두 번째 빔이 작동하여 안전을 유지합니다. 센서가 시간이 지남에 따라 마모되거나 먼지나 오염물질이 끼기 시작하는 상황에서는 특히 이러한 이중 보호 기능이 중요합니다. 2023년 IES의 연구에 따르면 센서 부품이 고장나기 시작했을 때, 단일 센서만 장착된 차고 문은 이중 센서가 있는 차고 문에 비해 약 42% 더 많은 감지 실패 사례가 있었습니다. 추가적인 신뢰성은 사람들이 많이 드나드는 장소에서는 더욱 두드러지며, 이러한 장소에서는 지면에 오염물질이 빠르게 쌓이는 경향이 있습니다.
정밀한 정렬을 위한 이중 적외선 빔 동기화
요즘 듀얼 빔 시스템은 펄스 적외선 신호 덕분에 자동으로 동기화되어 온도 변화나 진동이 발생하더라도 정렬이 어긋나지 않습니다. 하지만 단일 포토셀 유닛은 상황이 완전히 다릅니다. 이들은 약 6개월에서 12개월마다 수동으로 조정해 주어야 합니다. 듀얼 시스템은 서로의 신호를 끊임없이 확인하기 때문에 빔 정렬을 약 1.5도 이내로 비교적 정확하게 유지합니다. 이는 실제로 매우 중요한데, 거미줄이나 먼지 입자가 빔을 가로막더라도 더 이상 오작동 경보가 발생하지 않게 해줍니다. 출입문 안전 연구에 따르면 이러한 미세한 방해물이 단일 센서 시스템에서 발생하는 불필요한 출입문 역회전의 약 3분의 2을 차지하는 것으로 나타났습니다.
실제 성능: 불필요한 역회전 및 탐지 실패 감소
| 성능 지표 | 듀얼 포토셀 시스템 | 단일 포토셀 시스템 |
|---|---|---|
| 불필요한 역회전 발생률 | 0.8건/월 | 4.2건/월 |
| 물체 탐지 실패 | 1:250,000 사이클 | 1:38,000 사이클 |
| 정렬 감도 | ±2mm 허용오차 | ±9mm 허용오차 |
12,000개 설치 사례의 현장 데이터에 따르면, 듀얼 시스템은 UL 325 안전 기준을 싱글 센서 대안보다 98% 더 일관되게 충족합니다. 동기화 빔 기술은 얼음 축적으로 인해 작동 중단이 83% 적은 눈이 많은 지역에서 특히 효과적입니다.
최적의 센서 정렬을 위한 설치 최선 방법
듀얼 포토셀 센서 정렬 단계별 절차
설치를 시작하려면 센서들을 차고 바닥면에서 약 6~8인치 높이 정도에 부착하십시오. 문 양쪽 끝에 마주 보도록 배치하고, 키트에 포함된 조절식 브래킷을 사용하여 단단히 고정시키십시오. 정렬 작업을 위해 버블 레벨을 사용하여 송신기와 수신기의 렌즈가 수평이 되도록 하십시오. 두 장치가 서로 명확하게 보일 수 있도록 경로를 방해하는 물체가 없는지 확인하십시오. 모든 준비가 끝나면 시스템을 켜서 작동 상태를 점검하십시오. 공구상자나 정원용 장갑 같은 물건을 센서가 향하는 공간을 통과시켜 보세요. 차고 문이 멈추고 즉시 다시 올라오기 시작한다면 정렬이 제대로 된 것입니다. 센서는 3개월에 한 번 정도 간단한 점검을 해주는 것이 좋습니다. 시간이 지남에 따라 진동이나 무더운 여름, 추운 겨울 등으로 인해 위치가 약간 이동할 수 있어 성능에 영향을 줄 수 있기 때문입니다.
정확한 캘리브레이션을 위한 도구 및 시각적 지시기
레이저 어라인먼트 도구는 센서 간에 가시광선을 투사하여 설치 시간을 단축시키며, 최신 장치의 LED 지시등은 어라인먼트가 맞지 않을 때 빨간색으로 깜박입니다. 디지털 버니어 캘리퍼를 사용하여 제조사에서 권장하는 간격 공차(일반적으로 ±1/16인치)를 유지하십시오. 적외선 테스터를 사용하여 빔 강도를 확인할 수 있으며, UL 325 안전 규격에 따라 최적의 측정값은 1.8~2.2V DC입니다.
일반적인 설치 오류 및 이를 피하는 방법
- 각도가 있는 마운팅 센서가 수직으로 2° 이상 기울어지면 빔 차단이 불규칙하게 발생합니다. 각도기 레벨을 사용하여 항상 확인하십시오.
- 반사 표면 간섭 센서가 광택 있는 바닥이나 적외선 신호를 반사할 수 있는 금속 물체를 향해 설치된 경우 보호 커버를 설치하십시오.
- 배선 경로 오류 전자기 간섭을 방지하기 위해 저전압 케이블을 전기 배선으로부터 12인치(30cm) 이상 떨어뜨려 배치하십시오.
| 오류 | 증상 | 수정 |
|---|---|---|
| 너무 조여진 브래킷 | 센서는 계절에 따라 드리프트 현상이 발생할 수 있습니다. | 금속 대신 나일론 잠금 견과류를 사용 |
| 더러운 렌즈 | 지연된 문 역전 | 마이크로 파이버 천으로 매달 청소 |
| 혼합 센서 모델 | 호환성 결함 | 단지 일치된 쌍으로 교체 |
장기 신뢰성 확보를 위한 정기 유지 보수 및 테스트
두 개의 광전자 센서 기능을 위한 월간 테스트 절차
듀얼 포토셀 센서의 월간 점검은 안전을 위해 중요합니다. 센서를 테스트하려면 차고 문을 열고 문틀 주위의 다양한 높이에 판지 같은 불투명한 물체로 적외선 빔을 가려보세요. 모든 장치가 정상적으로 작동한다면 문은 거의 즉시 멈추고 방향을 바꿔야 합니다. 안전 관련 연구에 따르면 정기적인 점검을 실시할 경우 수개월 동안 점검하지 않은 시스템과 비교해 문제 발생 가능성이 거의 90%까지 줄어듭니다. 많은 차고 문 제조사에서는 실제로 이러한 점검을 위해 특수한 테스트 버튼을 장치에 내장하고 있습니다. 이러한 편리한 기능을 이용하면 집주인이 센서 간의 통신 상태가 정상인지 빠르게 확인할 수 있으므로, 가끔 해당 버튼을 눌러 송신기와 수신기 사이의 신호에 방해 요소가 없는지 확인하는 것이 좋습니다.
렌즈 청소 및 환경적 간섭 방지
연간 약 78%의 오류 감지의 원인은 먼지, 꽃가루, 귀찮은 거미줄로 인한 것이며, 이는 지난해 가라지 세이프티 인스티튜트(Garage Safety Institute)의 자료에 따릅니다. 부드러운 마이크로화이버 천을 사용하여 2주마다 포토셀 렌즈를 청소하는 것이 좋습니다. 화학 세정제는 사용하지 마세요. 이러한 특수 적외선 투과 코팅에 손상을 줄 수 있습니다. 눈이 자주 오는 지역에 사시는 경우 센서 주위에 얼음이 쌓이지 않도록 보호 후드를 설치하는 것도 고려해 보세요. 센서 간 빔 경로를 방해하는 물건이 없도록 하는 것도 중요합니다. 식물은 가지치기를 하고 보관 중인 물건을 치워서 정상적인 차고 문 작동 중에 감지 영역으로 들어가지 않도록 하세요.
계절별 점검 목록 및 신호 약화 징후
| 계절 | 유지보수 작업 | 고장 경고 신호 |
|---|---|---|
| 겨울 | 히터 요소 점검 | 문 반응 지연 |
| 여름 | 햇빛 번짐 확인 | 무작위 역전 현상 |
| 봄 | 꽃가루 축적 제거 | 불규칙한 오류 램프 |
| 하강 | 낙엽 잔해 제거 | 전체 시스템 차단 |
지속적인 정렬 문제 또는 부식된 배선이 있는 센서를 교체하십시오. 이러한 문제는 노후로 인한 고장의 65%를 차지합니다. 분기별로 스톱워치를 사용해 반응 시간을 테스트하십시오. 1.2초 이상의 지연은 부품 마모가 임박했음을 나타냅니다.
자주 묻는 질문
왜 이중 포토셀 센서가 차고 문에 중요한가요?
이중 포토셀 센서는 장애물에 대한 두 가지 독립적인 검사를 제공함으로써 안전성을 높여주며, 오작동을 줄이고 UL 325 안전 기준 준수를 돕습니다.
이중 포토셀 센서는 얼마나 자주 테스트하고 정렬해야 하나요?
정렬 상태는 3개월마다 점검하고 센서 기능은 매월 테스트하여 올바른 작동과 반응성을 유지하는 것이 권장됩니다.
센서 정비가 필요한 일반적인 증상은 무엇인가요?
문의 반응 지연, 무작위 역전, 그리고 간헐적인 오류 램프 점멸이 있으며, 이는 센서의 정렬 불일치나 환경적 간섭을 나타낼 수 있습니다.
